概 述

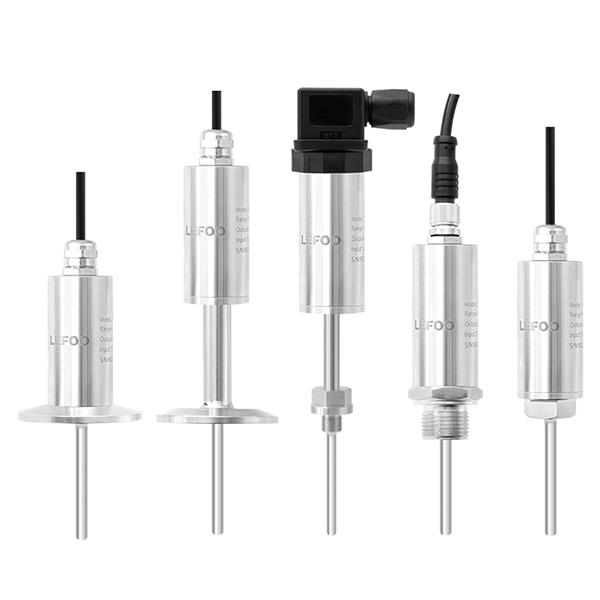

LFW21系列一體化溫度變送器采用高分辨率、高精度的溫度傳感器作為測量元件，放大電路位于304不銹鋼殼內，將溫度轉換為標準信號輸出。該產品以其優良的可靠性，廣泛應用于石油、化工、電力、水文等工業現場的溫度測量。
技術參數
測量介質
液體或氣體等(與接觸材質兼容)
測量范圍
-50~200℃(詳見選型表)
輸出信號
4~20mA、0-10V、RS485、PT1000、PT100
供電電壓
15~33VDC(PT100/PT1000除外)
精度
0.5%FS,0.25%FS
工作環境
-40~85℃,0~95%RH(非冷凝)
存儲溫度
-40~85℃
外殼材料
304不銹鋼外殼和套管
防護等級
IP65(無顯),IP54(有顯)注：實現以上防護等級需要電氣連接完整
認證
CE
選型說明
代號及說明
備注
LFW21
一體式溫度變送器
型號
A4
4~20mA(二線)
PT0
PT100,±0.2℃@0℃
信號輸出
V10
0-10V(三線)
PT1
PT1000,±0.2℃@0℃
M
RS485
D

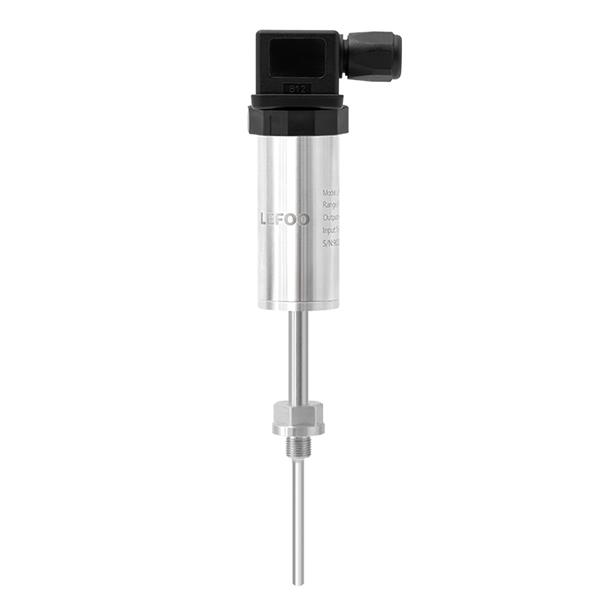

大赫斯曼接頭
電氣連接
H

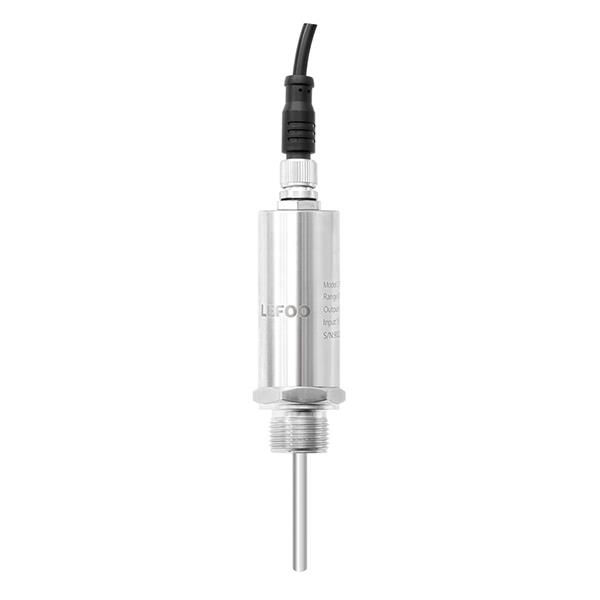

M12四芯航空插頭
K
直接出線
0
0℃~100℃
量程范圍
1
0℃~200℃
2
-50℃~50℃
3
-50℃~100℃
4
-50℃~200℃(需帶冷端)
X
其它(客戶指定),最大范圍為-50℃~300℃,大于120℃必須帶冷端
0
0.5%FS
精度選擇
1
0.25%FS(量程跨度至少為100)
0
無冷端
有無冷端
1
有冷端(固定長度100mm)
0
無
保護套管
1
有(安裝螺紋只能選擇G1/2、M20*1.5、M27*2)
--
G2
G1/2外螺紋
一體式
安裝螺紋
G4
G1/4外螺紋
M16
M16*1.5外螺紋
M20
M20*1.5外螺紋
M27
M27*2外螺紋
K

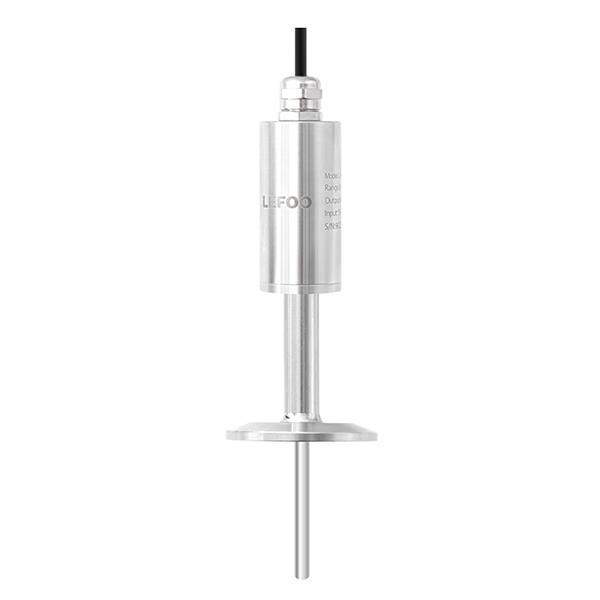

卡盤(50.5MM)
Z
直插式
L30
30mm
一體式
探頭長度
L50
50mm
L100
100mm
L150
150mm
L200
200mm
L300
300mm
LX
客戶指定(X為指定長度)
L130
130mm
直插式
L200
200mm
L250
250mm
L300
300mm
L400
400mm
LX
客戶指定(X為指定長度)
0
無顯
顯示
1
有顯(僅赫斯曼)
LFW21 A4 D 0 0 0 0 G2 L30 0
選型舉例
LFW21-A4-D-0-0-0-0-G2-L30-0代表一體式溫度變送器；輸出4-20mA;大赫斯曼接口；溫度量程0℃~100℃;精度為0.5%FS;無冷端；無保護套管；螺紋接口為G1/2;探頭長度30mm;無顯。注意：
(不含螺紋)
1.選擇精度0.25%FS時，要求量程跨度至少為100。
2.選擇安裝方式和探桿長度時，應保持選型一致，即一體式對應一體式，直插式對應直插式。
3.無冷端使用時，溫度應≤120℃;當溫度>120℃時，應增加冷端。
4.保護管直徑為10mm;探桿直徑為6mm;安裝螺紋G1/2外螺紋，長度與探桿長度相匹配。
