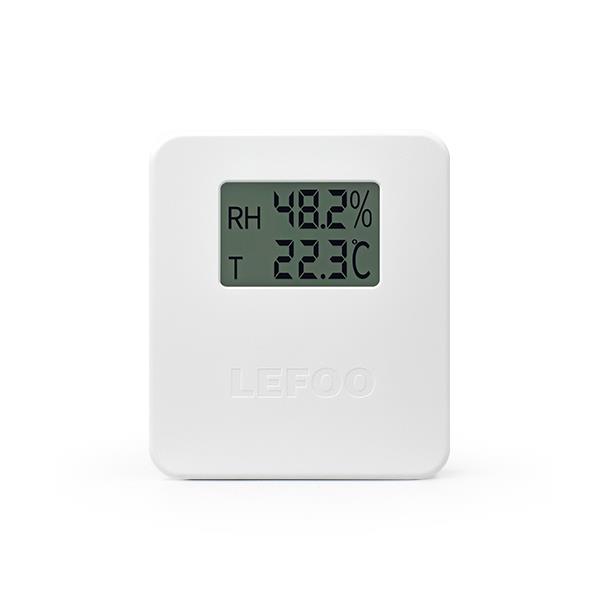

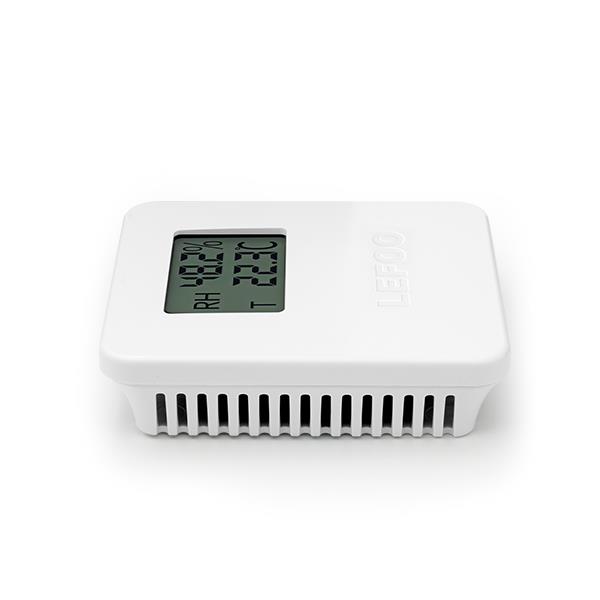

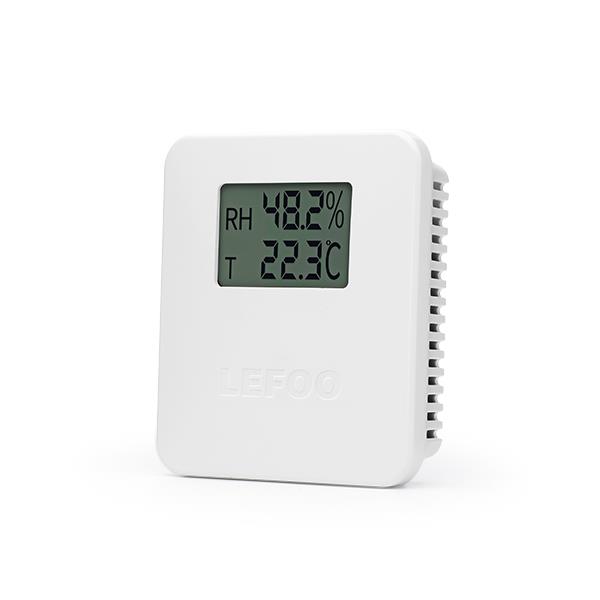

概 述
LFH20系列溫濕度變送器是專為暖通行業而設計的一款傳感器，體積小巧、安裝簡單、操作容易。其對雷擊浪涌、靜電放電、群脈沖，耐壓等有特別設計，抗干擾能力強。有電流、電壓、RS485三種輸出模式可選。可廣泛應用于機房、暖通空調、樓宇、倉儲等需要對溫濕度測量控制的場所。
技術參數
(1)濕度
傳感器
數字式
量程
0%~100%RH
輸出
輸出：RS485/Modbus,0~10VDC,4~20mA可選
精度
±3%@ 20℃ & 20~80%RH
響應時間
≤10s(25℃，慢流速空氣)
（2）溫度
傳感器
數字式或熱電阻，見選型表
量程
0~50℃，-20~60℃等
輸出
4~20mA，0~10VDC，RS485/Modbus可選
熱電阻
見選型表和熱電阻分度表
精度
數字式傳感器: ±0.3℃@20℃ 熱電阻:典型 ±0.2~0.4℃@25℃，見選型表
電源
電壓型/485型 15~35VDC/24VAC±20%
電流型 19.5~35VDC (RL=500Ω) /9.5~35VDC (RL=0Ω)
輸出負載
≤500Ω(電流型)，≥2KΩ(電壓型)
顯示
可選LCD顯示，帶單位顯示和背光（4~20mA不帶背光）
外殼材料
PC外殼
工作環境
-20~60℃,5%-95%RH(非冷凝)
防護等級
IP30
選型說明
代號及說明
備注
LFH20
室內型溫濕度變送器
型號
3
±3%RH(±0.3℃)
精度范圍
V10
0～10VDC(三線)
濕度輸出
A4
4～20mA(二線)
RS
RS485/Modbus
N
無輸出
V10
0～10VDC(三線
2
NTC20K,±0.4℃@25℃
溫度輸出
A4
4～20mA(二線)
3
NTC10K,±0.4℃@25℃
RS
RS485/Modbus
N
無輸出
0
PT1000,±0.2℃@0℃
1
PT100,±0.2℃@0℃
0
無
溫度量程
1
0~50℃
2
-20~60℃
8
其它(客戶指定)
0
無
顯示
1
LCD顯示
LFH20 3 A4 A4 1 1
選型舉例
1.只有溫度輸出選項為V10或A4時，需對應選擇溫度量程1-8;否則，只能選0。
2.示例一：LFH20-3A4A411代表室內型，溫濕度精度為±3%RH(±0.3℃),濕度輸出4~20mA,溫度輸出4~20mA,溫度量程0~50℃,帶顯示。示例二：LFH20-3NRS01代表室內型，溫度精度為±0.3℃,無濕度輸出，溫度輸出RS485,溫度量程無帶顯示。示例三：LFH20-3A4N01代表室內型，濕度精度±3%RH,濕度輸出4~20mA,溫度輸出無，溫度量程無，帶顯示。
3.該產品傳感器探頭長時間暴露在高濃度化學氣體中可能會導致傳感器的讀數偏移
1、接線說明
1.示例H20-3A4A411代表室內型，溫濕度精度為±3%RH(±0.3℃),濕度輸出4~20mA,溫度輸出4~20mA,溫度量程0~50℃,帶顯示。示例二：H20-3NRSO1代表室內型，溫度精度為±0.3℃,無濕度輸出，溫度輸出RS485,溫度量程無帶顯示。示例三：H20-3A4N01代表室內型，濕度精度±3%RH,濕度輸出4~20mA,溫度輸出無，溫度量程無，帶顯示。
2.該產品傳感器探頭長時間暴露在高濃度化學氣體中可能會導致傳感器的讀數偏移。
3.只有溫度輸出選項為V10或A4時，需選擇對應溫度量程1-8;否則，只能選0。

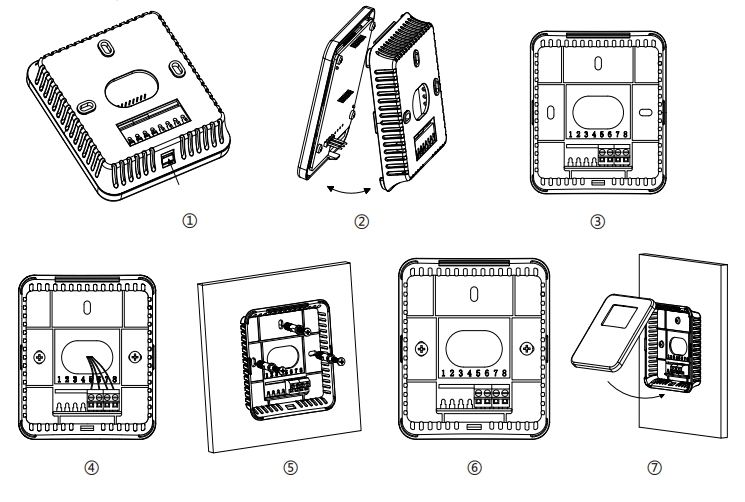

2、安裝說明
注意：
1.按下變送器后蓋下面的開蓋鍵打開變送器(如圖1、2);
2.按照接線圖完成電氣連接，并從過線孔引入線纜（如圖4）；
3.變送器后蓋有三個安裝孔，用膨脹螺釘將其固定于墻面（如圖5），也可以用平頭螺釘固定在墻面預埋的86盒之上(如圖6);
4.將前蓋與底殼位置對準并扣緊，完成安裝（如圖7）。
2.安裝在環境相對穩定的區域，避免直接光照遠離窗口及空調、暖氣等設備，避免直對窗口、房門。
3.不宜在油污、有機溶劑及腐蝕性氣體的環境中使用。
4.長期不用時請放置在干燥環境中保存。
