概述

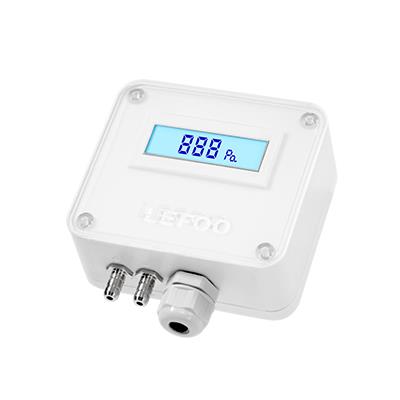

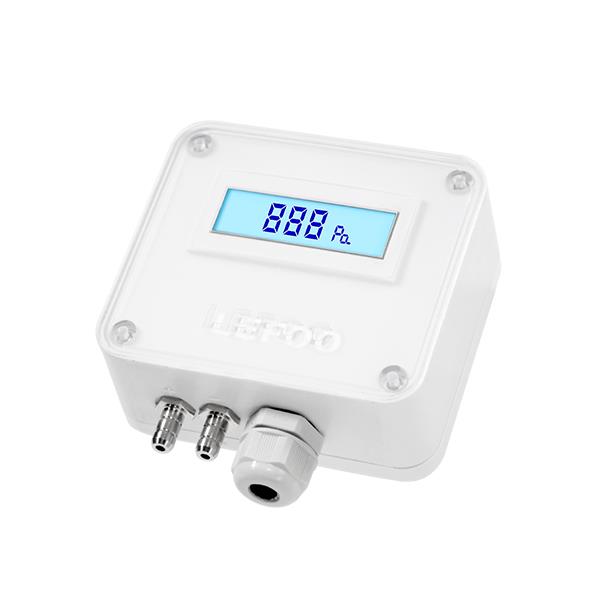

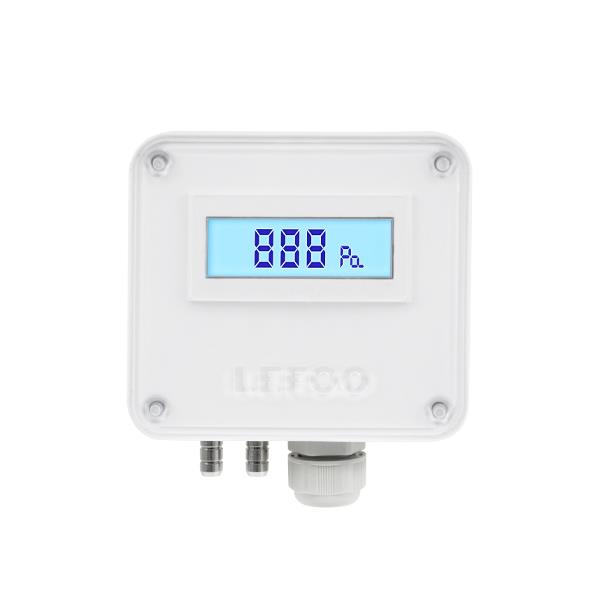

LFM11系列微差壓傳感器/變送器是檢測差壓或表壓壓力，并把這個壓力值轉換為成比例的電信號輸出,用于智能樓宇能源管理系統，起到測量樓宇增壓和空氣流動控制所需的精確壓力和流量。廣泛用于空氣或中性氣體的監測，多種壓力單位、量程可切換。采用進口微壓芯體，數字型壓力采集及溫度補償方式具有壓力反應靈敏，長期穩定輸出，溫度性能優越等特性。
技術參數
|
壓力量程 |
±100Pa,±1000Pa,±10000Pa |
||||
|
過載壓力 |
5KPa(LFM116),10KPa(LFM110);80KPa(LFM112); |
||||
|
精度 |
±1%F.S |
||||
|
儲存溫度 |
－20℃~70℃ |
||||
|
補償溫度 |
－10℃~60℃ |
||||
|
響應時間 |
0.5s/1s/2s/4s |
||||
|
防護等級 |
IP54 |
||||
|
壓力接口 |
金屬倒刺接口，? 6.2 mm |
||||
|
電器連接 |
二線制 |
三線制 |
四線制 |
五線制 |
六線制 |
|
4~20mA （無背光） |
0~5V 0~10V |
RS485 |
0~10VDC RS485 |
4~20mA 0~5/10VDC |
|
|
供電電源 |
12~30VDC |
16~30VDC |
12~30VDC |
16~30VDC |
16~30VDC |
|
功耗 |
≤1.5W |
||||
|
通訊 |
RS-485標準接口，Modbus RTU協議 |
||||
|
認證項目 |
ROHS認證，歐盟CE認證 |
||||
|
電磁兼容性 |
電磁放射：EN50081-1/-2；電磁靈敏度：EN50082-2 |
||||
|
防雷擊 |
空氣傳導耐壓8000V，外殼、電纜傳導耐壓4000V（可根據需求定制） |
||||
|
顯示方式 |
LCD背光數字顯示 |
||||
|
重量 |
166g |
||||
選型說明
代號及說明
備注
LFM11
型號
6
-100～100Pa
壓力范圍
0
-1000～1000Pa
2
-10000～10000Pa
O
有顯示屏
顯示功能
N
無顯示屏
A
4~20mA和0~10V(同時輸出)
輸出類型
B
4~20mA(兩線制)(無背光)
C
0～10V(三線制
D
0~5V(三線制)
E
RS-485通訊
F
0～10V&RS485
C
±1.0%FS
精度等級
LFM11 0 O B C
選型舉例
