概 述

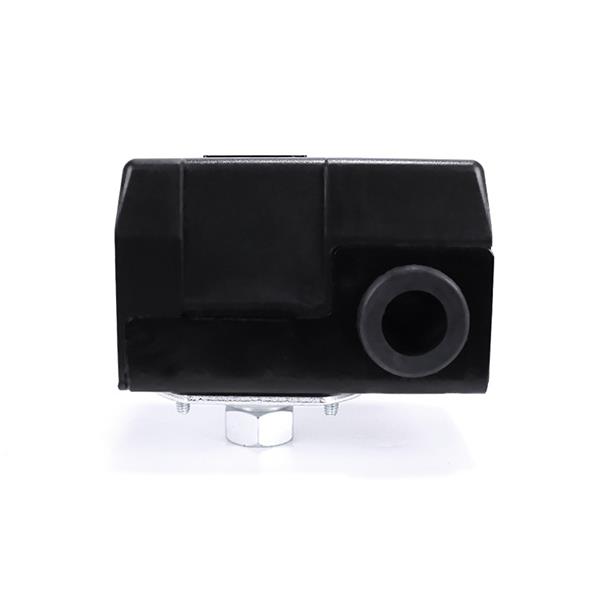

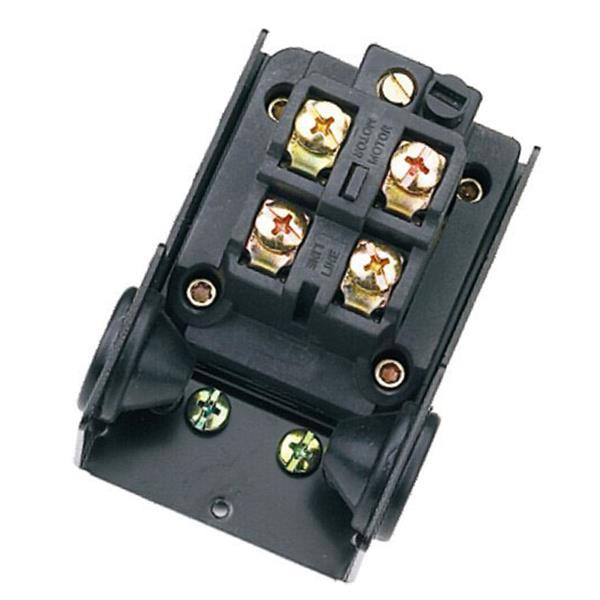

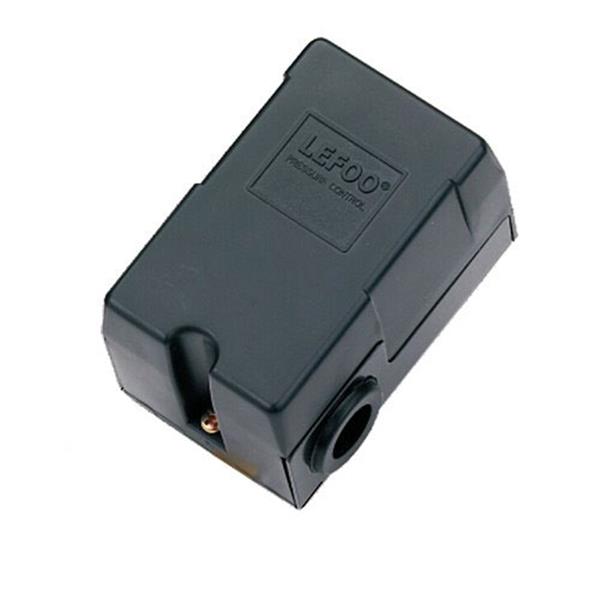

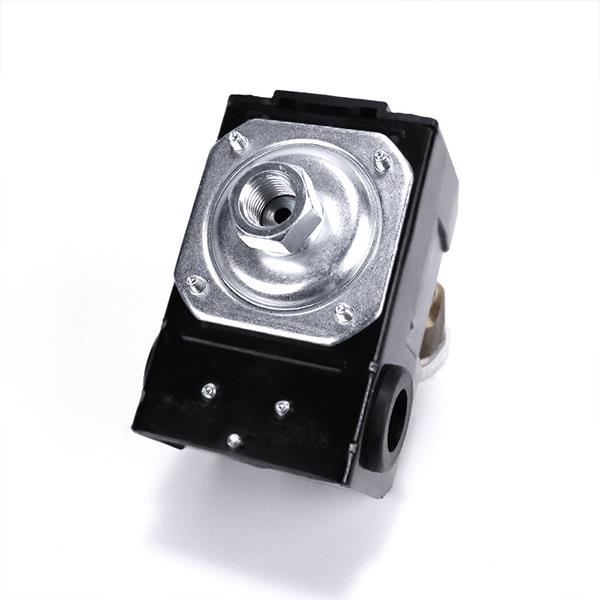

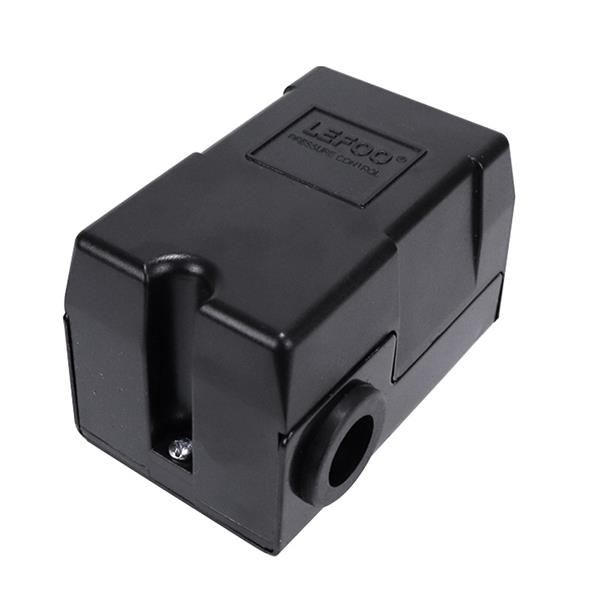

LF10-W系列水泵壓力開關能夠不間斷地測量并控制自動供水系統的壓力，該系列壓力開關作為配套部件普遍應用于水泵或其它供水系統。LF10-WR能使水泵避免在低于一定的水壓下開啟運轉，當水壓恢復到預設定值時開關便自動閉合。帶手柄的開關可手動操作使系統開啟運轉，使用方便。
LF10-WS和LF10-WR訂貨編號
|
LF10(A)-W(S/R)-111-2.0-3.5kgf/cm2 |
|
觸點形式：常閉常開A BC壓力設置：閉合2.0kgf/cm2斷開3.5kgf/cm2 |
|
編碼 |
接口形式 |
接口螺紋 |
|
|
1 |
A單通 |
B內螺紋 |
C 1/4NPT |
|
2 |
/ |
外螺紋 |
3/8NPT |
|
3 |
/ |
/ |
R1/4 |
|
4 |
/ |
/ |
R3/8 |
|
5 |
/ |
/ |
G1/4 |
|
6 |
/ |
/ |
G3/8 |
|
7 |
/ |
/ |
1/4NPT長外螺 |
|
8 |
/ |
/ |
G1/4活動螺栓接口 |
技術參數
型號
出廠設置
額定電壓、電流 接觸方式 接口標準
LF10-WS
2.0-7.0 1.0-2.0 1.5-2.5
120VAC、20A
常閉
1/4NPT
2.0-7.0 1.5-2.5 2.0-3.5
2.5-10.5 2.0-3.5 6.0-8.0
LF10-WR
5.5-1.0 1.0-2.0 3.5-2.0
240VAC、20A
常開
1/4NPT
7.0-2.0 1.5-2.5 7.0-5.3
10.5-2.5 2.0-3.5 8.8-6.7
kgf/cm2
(LF10A-WS)
(120VAC、26A)
240VAC、12A
(240VAC、26A)
內螺或外螺
(LF10A-WR)
(120VAC、26A)
240VAC、12A
(240VAC、26A)
內螺或外螺
