概述

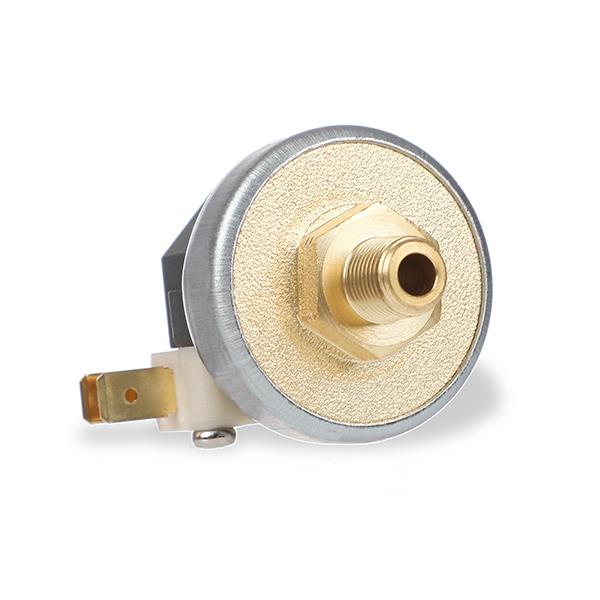

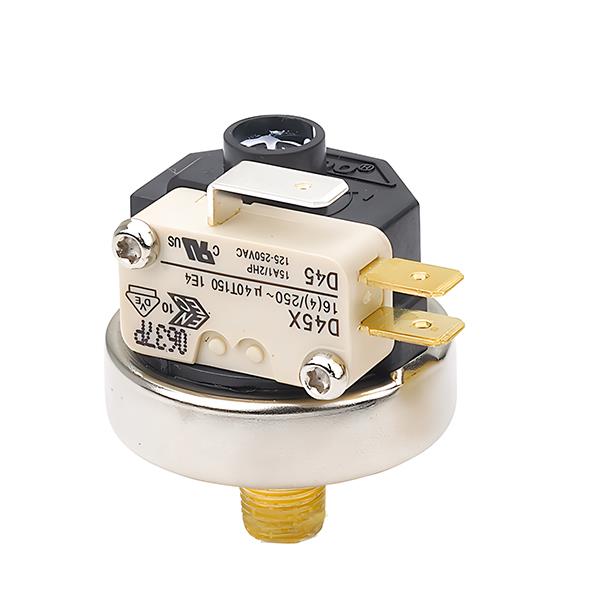

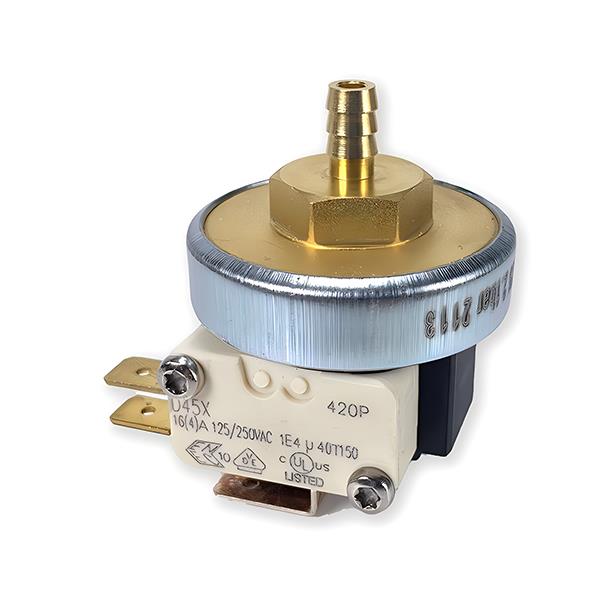

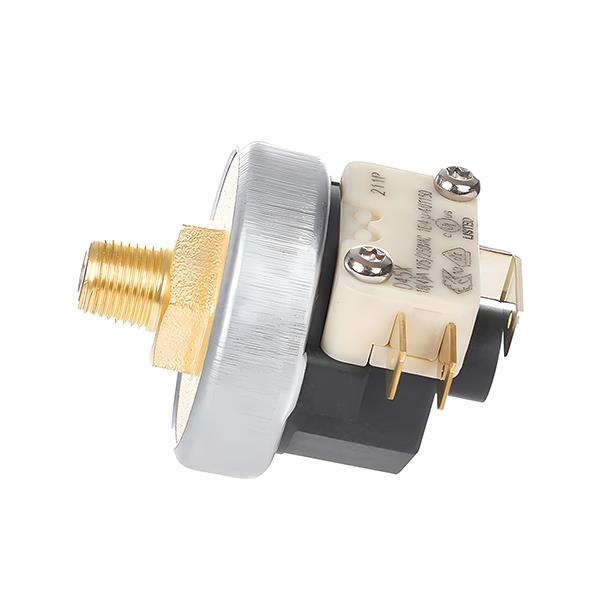

LF25蒸汽壓力開關外置微動開關設計使開關具有大電流負荷、單刀單擲或單刀雙擲接觸方式和開關死區（又稱機械差或滯后）等特性。此開關使用高質量的微動開關，開關動作由膜片促成；壓力經工廠設定，但可現場調節。其卓越的設計優點是結構耐久、體積小及設定點穩定，廣泛應用于蒸汽清洗機、蒸汽熨斗、電壓力鍋及其他液壓和氣壓控制系。
技術參數
|
產品型號 |
LF25 |
|||||
|
介 質 |
非腐蝕性氣體、液體、蒸汽 |
|||||
|
工作壓力范圍 |
0.2-0.6 bar |
0.5-1.5 bar |
1.0-2.5bar |
1.5-4bar |
3-7bar |
5-9bar |
|
耐壓 |
3 bar |
4 bar |
5bar |
6bar |
8bar |
10bar |
|
壓差 |
0.2±0.1bar |
0.2±0.1bar |
0.2±0.1bar |
0.25±0.15bar |
0.35±0.20bar |
0.6±0.20bar |
|
溫度范圍 |
+85℃ / +150℃ |
|||||
|
接觸方式 |
單刀單擲或單刀雙擲 |
|||||
|
電氣性能 |
單刀雙擲和單刀單擲NC端:16(4)A-250VAC ; 其他額定值可按用戶要求提供 |
|||||
|
端 子 |
6.35或4.88mm直插端子 |
|||||
|
接 口 |
NPT 1/8-27或NPT1/4-18 外螺紋; G1/4或G1/4外螺紋 |
|||||
LF25訂貨編號
|
LF25-4 1 1 1 -3.5bar |
|
A B C D 壓力設定值：3.5bar |
|
編碼 |
工作壓力范圍 |
外螺接口 |
電氣性能 |
最高工作溫度 |
|
1 |
0.2-0.6bar |
B 1/8NPT |
C16A,125-250VAC |
D 85℃ |
|
2 |
0.5-1.0bar |
G1/8 |
22A,125-250VAC |
125℃ |
|
3 |
1.0-2.5bar |
R1/8 |
/ |
/ |
|
4 |
A 2.0-4.0bar |
1/4NPT |
/ |
/ |
|
5 |
3.0-7.0bar |
G1/4 |
/ |
/ |
|
6 |
5.0-9.0bar |
G1/4 |
/ |
/ |
|
7 |
/ |
其它 |
/ |
/ |
