概 述

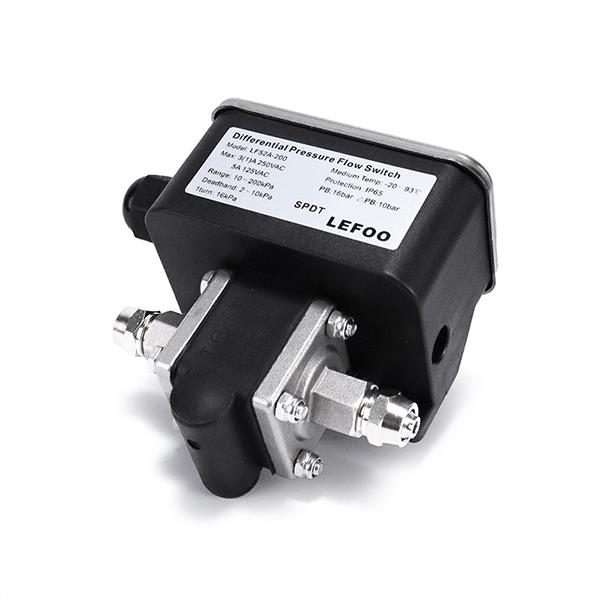

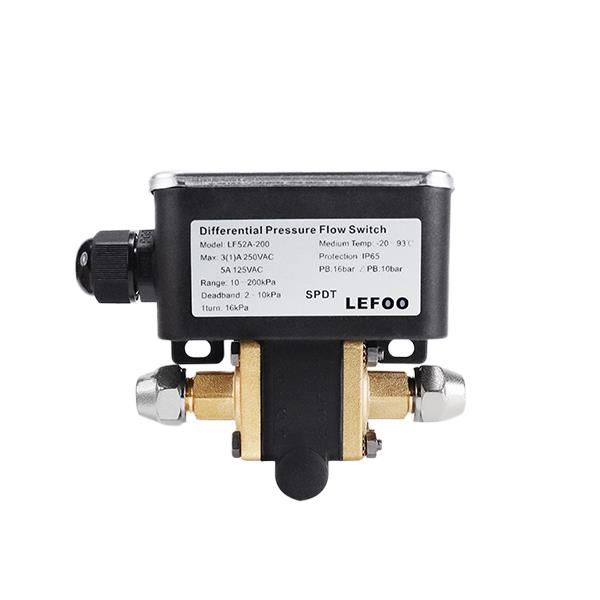

LF52A系列壓力開關是一款可調式壓差開關。針對少量使用且對壓差值有不同要求的應用場合而開發，是靶式流量開關的替代品。避免冷水機組每年需要更換靶式流量開關的弊端。當系統中水流量(壓差)上升或下降到設定值時，輸出一個報警或切斷功能的信號提供給自控系統。
LF52A獨特的小尺寸造型能應對各種狹窄的安裝環境。同時兼顧質量和可靠性，充分發揮產品性能。被廣泛應用于工程檢測水過濾器、泵、熱交換器等冷水機組及盤管等的壓差。也可以用做指示泵或水過濾器的狀態。
可調式
型號
壓差可調范圍kPa
回差kPa
擰一圈變量kPa
工作壓力段
52A-15
5-15
3±1
1
52A-30
5-30
3±1
2.2
52A-70
6-70
3±1
5.5
52A-100
6-2000
5±1
6.5
52A-200
10-200
6±1
16
52A-300
20-300
7±1
25
52A-400
30-400
8±1
38
LF52A訂單編號
LF52A-30- 1-1- 1- 1-15kpa
型號 A B C D 設定點
編碼
A接頭材質
B接頭螺紋
C說明書
D接線護套
1
黃銅
7/16"UNF內絲
中、英文
塑料格蘭頭PG16
2
不銹鋼316L
7/16"UNF外絲
中文
黃銅鍍鎳格蘭頭PG16
3
/
G1/4"外絲
英文
/
4
/
R1/4"外絲
/
/
5
/
1/4"NPT外絲
/
/
6
/
接φ8軟管
/
/
7
/
接φ6鋼管
/
/
技術參數
介質
水、空氣、油等非腐蝕性介質
接觸方式
單組SPDT(微動)
電氣規格
3A 250VAC 5A 125VAC
保存溫度
-29~82℃
使用環境溫度
-20~71℃
使用介質溫度
- 20~93℃(流體)
最大允許靜壓
16bar
最大允許壓差
10bar
設定點重復性偏差
±1%
防護等級
IP54
附件可選(無要求一律選默認)
轉換的毛細管
