概 述

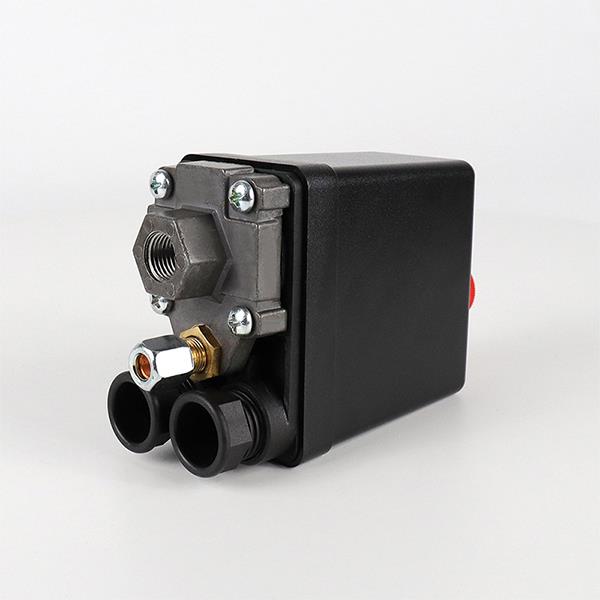

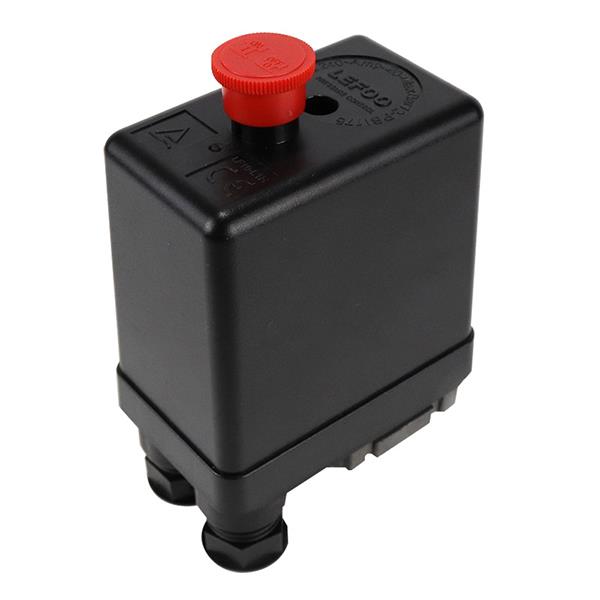

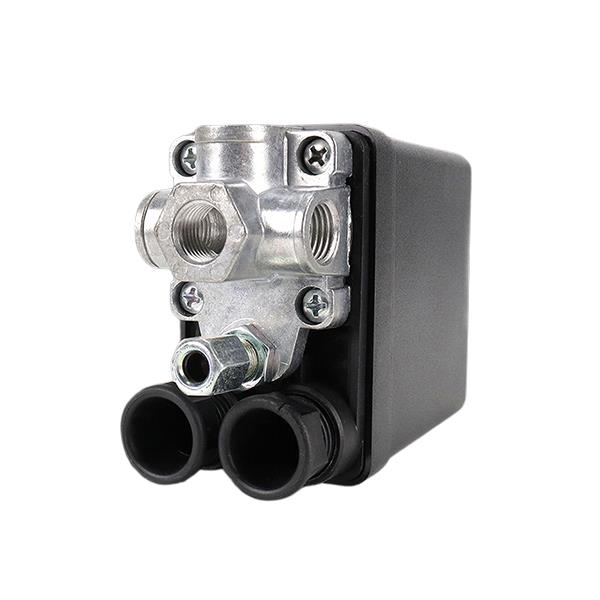

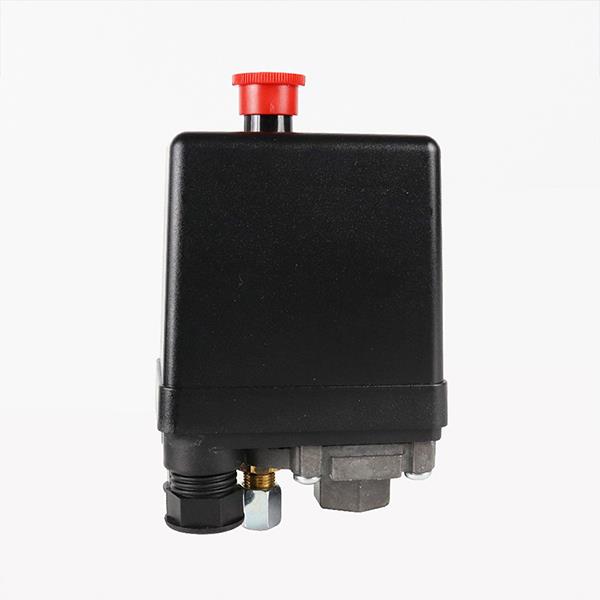

LF10-L系列LF10L空氣壓縮機壓力開關是壓力操作操作的電氣開關，用于控制電機驅動的空氣壓縮機氣罐中的壓強，使之在兩個預設的壓強值之間運轉。該壓力開關帶有溢氣閥，可使空氣壓縮機避免過載啟動。四通底座接口可使排氣閥和壓力表安裝變得更為簡易。
技術參數
|
型號 |
壓力調節范圍kgf/cm2 |
壓差調節范圍 |
出廠設置 kgf/cm2 |
額度電壓、電流 |
接觸方式 |
接口標準 |
|
LF10-L1h |
3.0-12.5 |
2.0/2.5/3.0 |
6.0-8.0 |
20A/240VAC |
常閉 |
G1/4,G3/8或1/4，3/8NPT內螺 |
|
LF10-L4h |
3.0-12.5 |
2.0/2.5/3.0 |
6.0-8.0 |
20A/240VAC |
常閉 |
G1/4,G3/8或1/4，3/8NPT內螺（四通） |
LF10-L訂貨編號
|
LF10-L-4 H 1 1 1 2-6.0-8.0kgf/cm2 |
|
A B C D E 壓力設置：閉合6.0kgf/cm2斷開8.0kgf/cm2 |
|
編碼 |
接口形式 |
接口螺紋 |
釋荷閥形式 |
釋荷閥內徑 |
|
|
0 |
/ |
/ |
/ |
/ |
無釋荷閥 |
|
1 |
單通 |
B內螺紋 |
C1/4NPT |
D黃銅 |
Φ6.0mm |
|
2 |
/ |
/ |
3/8NPT |
塑料 |
E φ6.4mm |
|
3 |
/ |
/ |
R1/4 |
/ |
φ6.5mm |
|
4 |
A四通 |
/ |
R3/8 |
/ |
/ |
|
5 |
/ |
/ |
G1/4 |
/ |
/ |
|
6 |
/ |
/ |
G3/8 |
/ |
/ |
