概 述

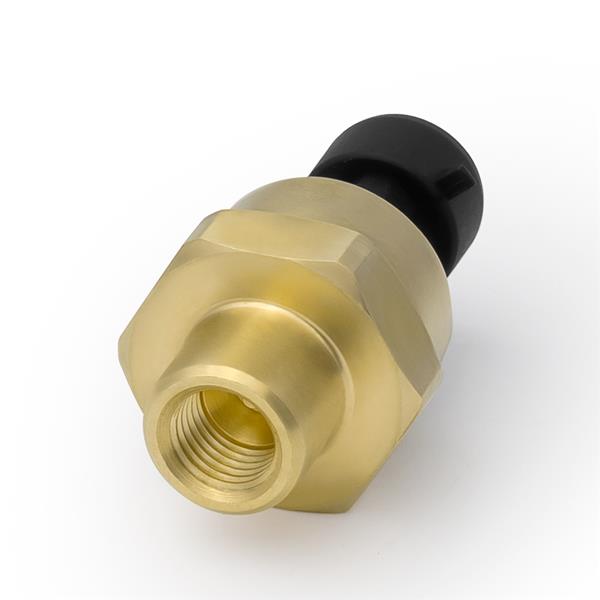

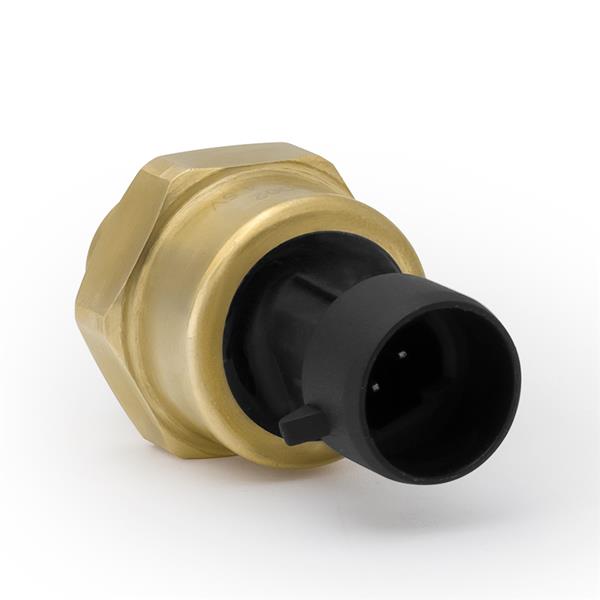

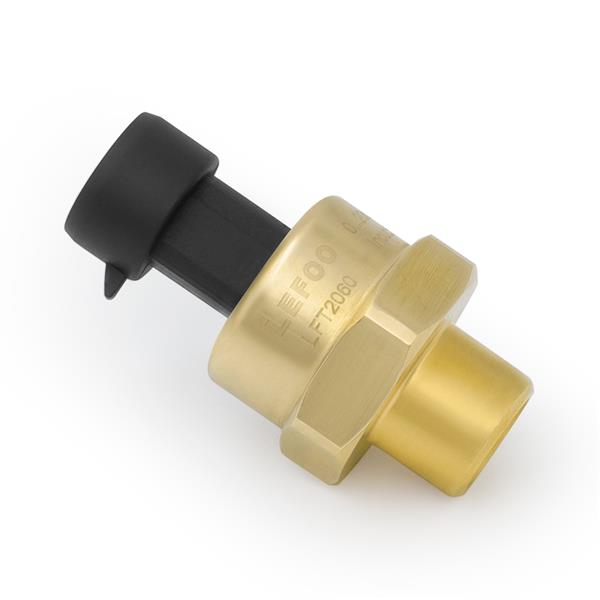

LFT2060壓力變送器采用陶瓷電容芯體，是冷媒壓力測量場合的理想選擇。標準的0.5~4.5V輸出信號，具有工作溫度廣、精度高、防水等級高、抗冷凝水等優點，適用于大多數常見冷媒介質的壓力測量，同時還具有較高的破壞壓力。
技術參數
|
量程 |
0~10.….50Bar |
|
過載壓力 |
2倍的額定壓力 |
|
破壞壓力 |
3倍的額定壓力 |
|
精度③ |
±1.5%F.S(-20~80℃) |
|
±2.5%F.S(-40~120℃) |
|
|
工作溫度 |
-40～120°℃ |
|
冷媒介質 |
R12,R22,R32,R134a,R404a,R407c,R410a,R502,R507 |
|
電氣性能 |
三線制 |
|
輸出信號 |
0.5~4.5V(比例電壓輸出) |
|
供電電源 |
4.75～5.25VDC |
|
電氣連接 |
派克插頭 |
|
絕緣強度 |
500VAC@60Second |
|
外殼防護等級 |
IP67 |
|
壓力接口 |
7/16-20UNF內螺紋/7/16-20UNF外螺紋 |
|
壓力形式 |
表壓G |
|
認證項目 |
RoHS、歐盟電器安全標準CE |
選型說明
代號及說明
備注
LFT2060
型號
量程
0～10….50Bar
量程范圍
K
K =kPa
P
P =psi
計量單位
M
M=MPa
B
B =Bar
V05
V05=0.5～4.5V(三線制) (比例電壓輸出)
輸出方式
1.5
1.5=1.5%ES
精度等級
2.5
2.5=2.5%F.S
P
P=Packard(派克插頭)
電氣連接
A
A=7/16-20UNF外螺紋
壓力接口
B
B=7/16-20UNF內螺紋
1.0
1.0 =1m
出線長度
2.0
2.0 =2m
T1
T1=-20℃~80℃
工作溫度
T2
T2=-40℃~120℃
LFT2060 0-50 B V05 1.5 P A 1.0 T1
選型舉例
