概 述

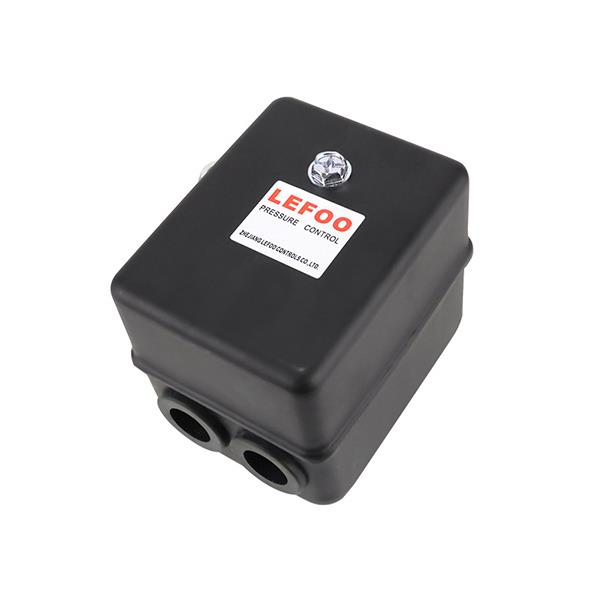

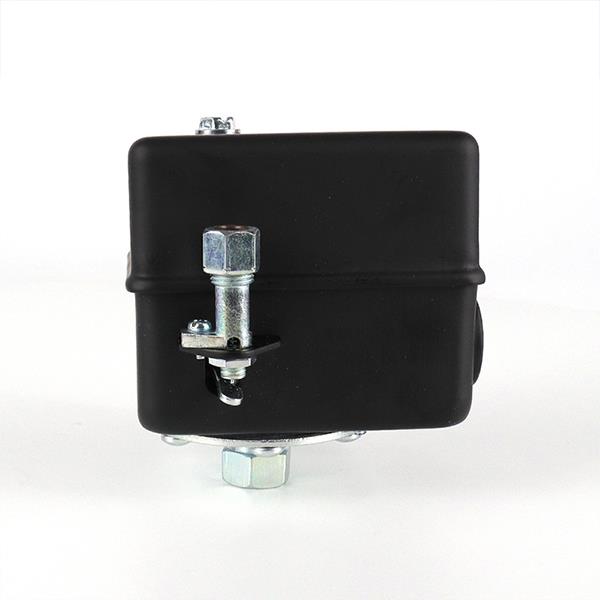

LF17 系列空氣壓縮機壓力開關專為二級壓縮(最大至250PSI)、高性能的空氣壓縮機而設計。強硬鋼質外殼在惡劣的工業應用環境中較為耐用。該型壓力開關帶有釋荷閥，可使空氣壓縮機避免過載運轉.
技術參數
型號
壓力調節范圍
壓差調節范圍
出廠設置
額定電壓、電流 接觸方式 接口標準
LF17
2.5-17.0 2.5-4.2 10.0-12.5
120VAC、24A
常閉
1/4,3/8NPT內螺
1.0-4.2 1.0-1.5 2.0-3.0
120VAC、24A
常閉
1/4,3/8NPT內螺
LF17A
17-35 4.0-5.0 23-28
120VAC、30A
常閉
1/4,3/8NPT內螺
kgf/cm2
kgf/cm2
kgf/cm2
240VAC、20A
240VAC、20A
240VAC、25A
LF17訂貨編號
LF17(A)-1 H 1 1 1 2-10-12.5kgf/cm2
A B C D E 壓力設置：閉合10kgf/cm2 斷開12.5kgf/cm2
編碼
接口形式
接口螺紋
釋荷閥形式
釋荷閥內徑
1
A 單通
B 內螺紋
C 1/4NPT
D 垂直
φ6.0mm
2
/
外螺紋
3/8NPT
水平
E φ6.4mm
3
/
/
R1/4
/
φ6.5mm
4
/
/
R3/8
/
/
5
/
/
G1/4
/
/
6
/
/
G3/8
/
/
